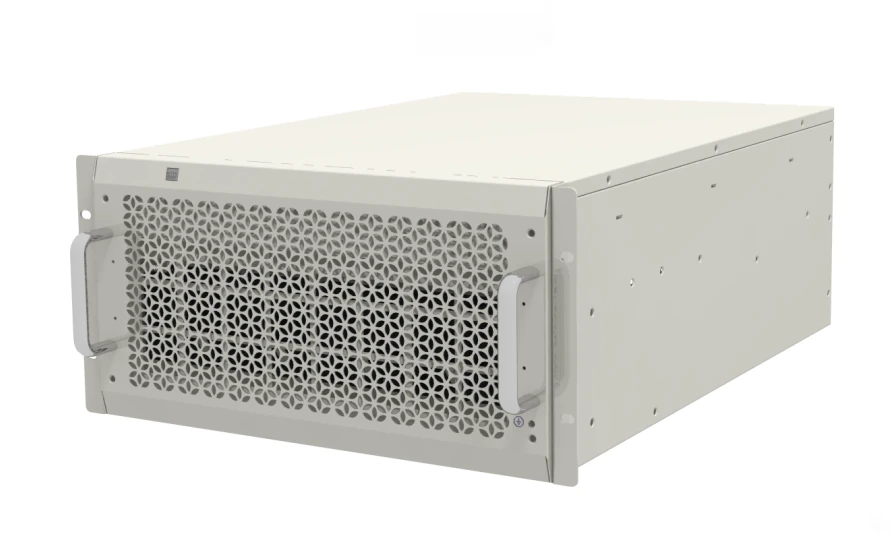

การวิเคราะห์เชิงลึกของตัวแปลงที่เก็บพลังงาน (PCS)

1 องค์ประกอบของพีซีเอส

PCS เป็นส่วนประกอบหลักของระบบกักเก็บพลังงาน โดยจะรวมตัวแปลงและชุดควบคุม DC/AC แบบสองทิศทางเข้าด้วยกัน ตัวควบคุมได้รับคำสั่งภายนอกผ่านโปรโตคอลการสื่อสารขั้นสูง ระบุความต้องการพลังงานอย่างชาญฉลาด ควบคุมกระบวนการชาร์จและคายประจุแบตเตอรี่ได้อย่างแม่นยำ และสามารถปรับกำลังไฟฟ้าแบบแอกทีฟและรีแอกทีฟในระบบโครงข่ายไฟฟ้าได้อย่างยืดหยุ่น ในขณะเดียวกันก็ทำงานร่วมกันอย่างใกล้ชิดกับระบบจัดการแบตเตอรี่ (BMS) ผ่านทางอินเทอร์เฟซ CAN เพื่อตรวจสอบสถานะแบตเตอรี่แบบเรียลไทม์ เพื่อให้มั่นใจว่าแบตเตอรี่ทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ

2 การวิเคราะห์โดยละเอียดของโครงสร้างภายในของ PCS

1. ฝั่งดีซี

เนื่องจากเป็นทางเข้าพลังงานของ PCS ฝั่ง DC มีหน้าที่รวบรวมพลังงานไฟฟ้า DC จากชุดแบตเตอรี่ ส่วนประกอบที่สำคัญได้แก่:

(1) บัส DC: ทำจากทองแดงหรืออลูมิเนียมความต้านทานต่ำเพื่อให้แน่ใจว่าการส่งผ่านพลังงานไฟฟ้ามีประสิทธิภาพ

(2) ตัวเก็บประจุ: ในฐานะที่เป็นบัฟเฟอร์ จะปรับสมดุลความผันผวนของแรงดันไฟฟ้าและให้การสนับสนุนพลังงานที่เสถียร

(3) ตัวเหนี่ยวนำ: กรองการเต้นของความถี่สูง, เอาต์พุต DC ที่ราบรื่น และปรับปรุงความเร็วการตอบสนองของระบบ

2. ด้านการสื่อสาร

ฝั่งไฟฟ้ากระแสสลับจะแปลงพลังงานไฟฟ้ากระแสตรงเป็นพลังงานไฟฟ้ากระแสสลับ และจ่ายให้กับโครงข่ายหรือโหลดเพื่อใช้งาน ส่วนประกอบหลักได้แก่:

(1) อินเวอร์เตอร์: การใช้ IGBT ประสิทธิภาพสูงและอุปกรณ์อื่นๆ ทำให้สามารถแปลง DC เป็น AC ผ่านการควบคุมสถานะสวิตช์ที่แม่นยำ และรองรับการปรับความถี่และแรงดันไฟฟ้าอย่างยืดหยุ่น

(2) ตัวกรอง: กรองสัญญาณรบกวนความถี่สูงและฮาร์โมนิกในเอาต์พุตอินเวอร์เตอร์ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงรูปคลื่นแรงดันเอาต์พุตที่บริสุทธิ์และเสถียร

(3) หม้อแปลงเอาท์พุต: ปรับระดับแรงดันไฟฟ้าตามความต้องการโหลดและให้พลังงานไฟฟ้าที่เหมาะสม

3. ระบบควบคุม

ในฐานะศูนย์กลางอัจฉริยะของ PCS ระบบควบคุมมีหน้าที่ในการตรวจสอบและควบคุมสถานะการทำงานของทั้งระบบ หน่วยสำคัญได้แก่:

(1) หน่วยควบคุมหลัก: ขึ้นอยู่กับไมโครโปรเซสเซอร์ประสิทธิภาพสูงหรือ DSP, การตรวจสอบและประมวลผลข้อมูลระบบแบบเรียลไทม์, การปรับการแปลงพลังงานและการควบคุมตามกลยุทธ์ที่กำหนดไว้ล่วงหน้า

(2) หน่วยการวัด: รวบรวมพารามิเตอร์หลักอย่างแม่นยำ เช่น แรงดันไฟฟ้า กระแส และความถี่ เพื่อให้การสนับสนุนข้อมูลสำหรับระบบควบคุม

(3) หน่วยป้องกัน: การตรวจสอบสภาวะที่ผิดปกติแบบเรียลไทม์ (เช่น กระแสเกิน แรงดันไฟเกิน อุณหภูมิเกิน) การเปิดใช้งานมาตรการป้องกันอย่างรวดเร็วเพื่อความปลอดภัยของระบบ

4. โมดูลการสื่อสาร

โมดูลการสื่อสารสร้างสะพานเชื่อมระหว่าง PCS และโลกภายนอก รองรับการตรวจสอบและควบคุมระยะไกล และเพิ่มการบำรุงรักษาและความปลอดภัยของระบบ

โครงสร้างภายในของอินเวอร์เตอร์เก็บพลังงานนั้นสวยงามมาก ประกอบด้วยองค์ประกอบหลักสี่ส่วน: อินเทอร์เฟซ DC, เทอร์มินัลการแปลง AC, ระบบควบคุมอัจฉริยะ และโมดูลบริดจ์การสื่อสาร อินเทอร์เฟซ DC มุ่งเน้นไปที่การรับและการจัดเก็บพลังงานไฟฟ้า DC เพื่อให้มั่นใจถึงความเสถียรของพลังงานที่ป้อน ส่วนท้ายของการแปลง AC มีหน้าที่ในการแปลงพลังงานไฟฟ้ากระแสตรงเป็นพลังงานไฟฟ้ากระแสสลับอย่างมีประสิทธิภาพ ทำให้ได้พลังงานไฟฟ้าที่ยืดหยุ่น ระบบควบคุมอัจฉริยะทำหน้าที่เป็นศูนย์กลางในการตรวจสอบและควบคุมสถานะการทำงานของทั้งระบบอย่างครอบคลุมเพื่อให้มั่นใจในประสิทธิภาพและความปลอดภัยของกระบวนการแปลง โมดูลบริดจ์การสื่อสารช่วยเพิ่มการเชื่อมต่อระหว่างระบบกักเก็บพลังงาน ปรับปรุงความน่าเชื่อถือและความปลอดภัยโดยรวมของระบบ ส่วนประกอบเหล่านี้ทำงานร่วมกันอย่างใกล้ชิดเพื่อให้บรรลุประสิทธิภาพที่โดดเด่นในการแปลงพลังงานและการควบคุมอินเวอร์เตอร์กักเก็บพลังงาน วางรากฐานที่มั่นคงสำหรับการประยุกต์ใช้เทคโนโลยีกักเก็บพลังงานในวงกว้าง

ส่วนประกอบหลัก 3 ชิ้น

1. อุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น IGBT, MOSFET ฯลฯ เป็นกุญแจสำคัญในการแปลงพลังงาน และบรรลุการควบคุมกระแสและแรงดันไฟฟ้าที่มีประสิทธิภาพและแม่นยำ

2. วงจรควบคุม: อัลกอริธึมการรับสัญญาณ การประมวลผล และการควบคุมแบบรวมเพื่อให้มั่นใจในการควบคุมอุปกรณ์อิเล็กทรอนิกส์กำลังได้อย่างแม่นยำ

3. ส่วนประกอบการจัดเก็บพลังงาน: รวมถึงแบตเตอรี่ ซุปเปอร์คาปาซิเตอร์ ฯลฯ สามารถกำหนดค่าได้อย่างยืดหยุ่นตามความต้องการในการใช้งาน เพื่อตอบสนองความต้องการการจัดเก็บพลังงานในระยะยาวหรือชั่วคราว

4. ส่วนประกอบการเชื่อมต่อไฟฟ้า: ช่องหลักเพื่อให้แน่ใจว่าการส่งพลังงานไฟฟ้ามีประสิทธิภาพและปลอดภัยโดยใช้วัสดุคุณภาพสูงเพื่อให้มั่นใจว่าการทำงานของระบบมีเสถียรภาพ

ลักษณะ 4 ชิ้น

1. ประสิทธิภาพ: การนำเทคโนโลยีอิเล็กทรอนิกส์กำลังขั้นสูงมาใช้เพื่อให้เกิดการแปลงที่มีประสิทธิภาพสูงและปรับปรุงการใช้พลังงานโดยรวม

2. ความเสถียร: ด้วยกลยุทธ์การควบคุมที่แม่นยำ ทำให้มั่นใจได้ถึงกำลังไฟฟ้าที่เสถียรและเชื่อถือได้ และรับประกันการทำงานของระบบที่ราบรื่น

3. ความน่าเชื่อถือ: การเลือกส่วนประกอบคุณภาพสูงและการออกแบบที่เชื่อถือได้เพื่อปรับให้เข้ากับสภาพแวดล้อมต่างๆ และยืดอายุการใช้งานของอุปกรณ์

4. ความยืดหยุ่น: การออกแบบแบบโมดูลาร์ ง่ายต่อการขยายและปรับแต่ง ตอบสนองความต้องการที่หลากหลายในสถานการณ์ที่แตกต่างกัน

บทสรุป

โดยสรุป อินเวอร์เตอร์กักเก็บพลังงานมีบทบาทสำคัญในด้านเทคโนโลยีกักเก็บพลังงาน เนื่องจากมีประสิทธิภาพ ความเสถียร ความน่าเชื่อถือ และความยืดหยุ่นสูง ซึ่งวางรากฐานที่มั่นคงสำหรับการประยุกต์ใช้พลังงานทดแทนในวงกว้าง
